记录一下，第一次在嘉立创下单PCB

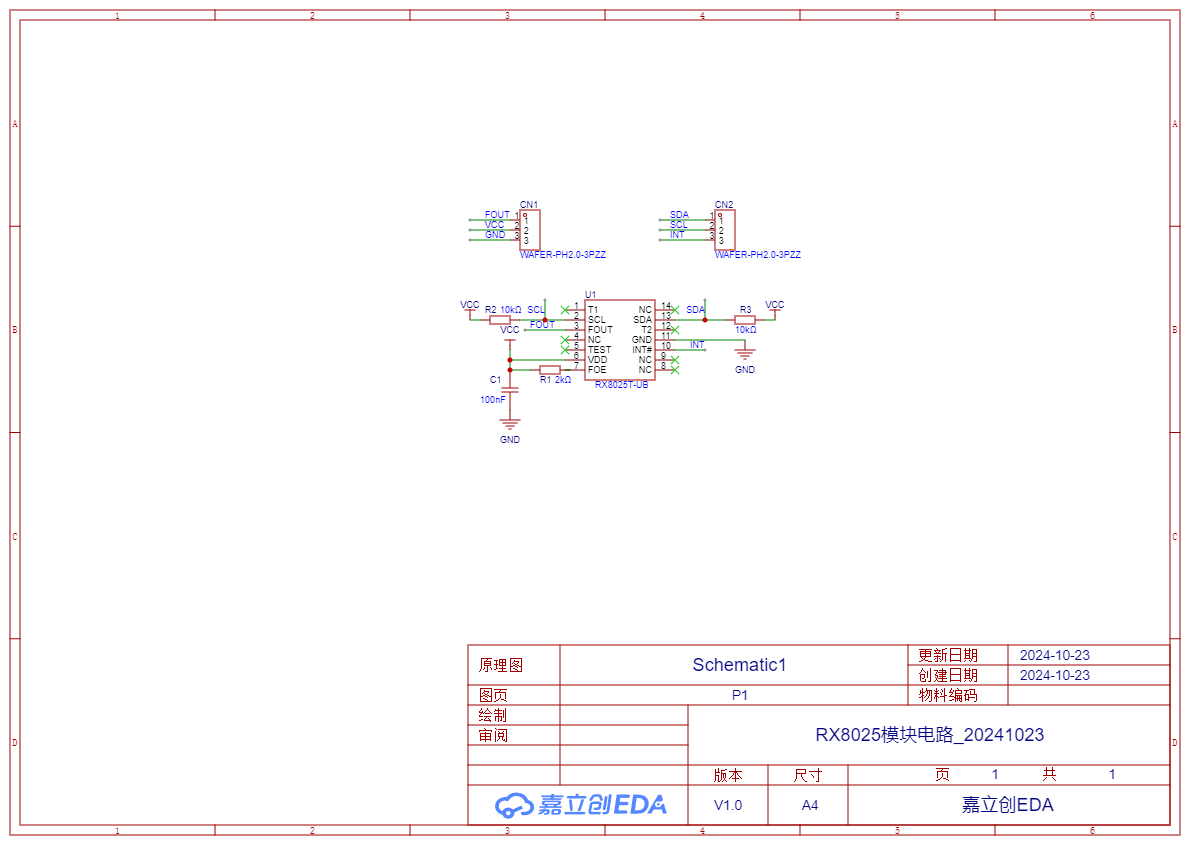

1、原理图

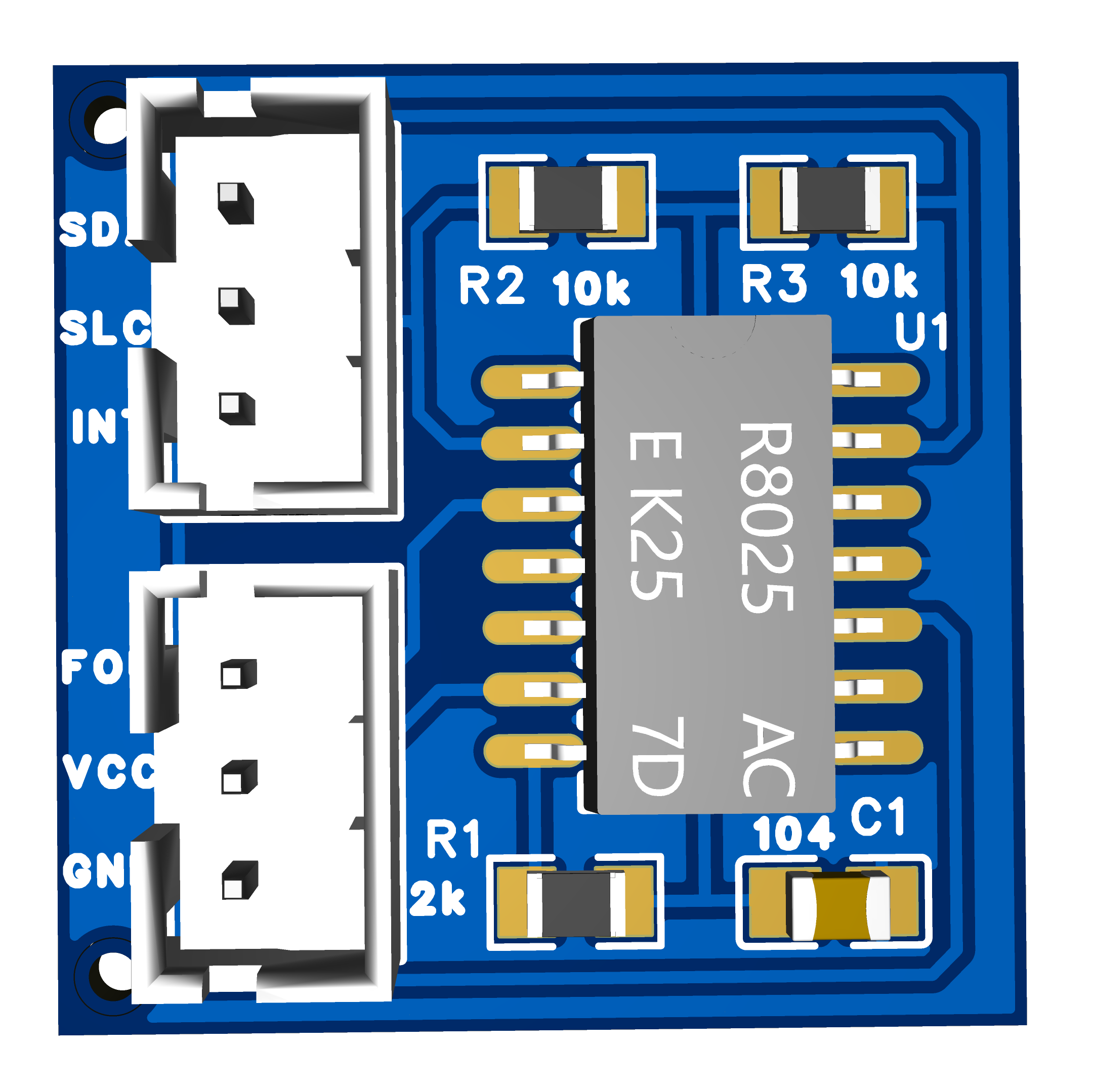

2、RX8025改钟电路3D

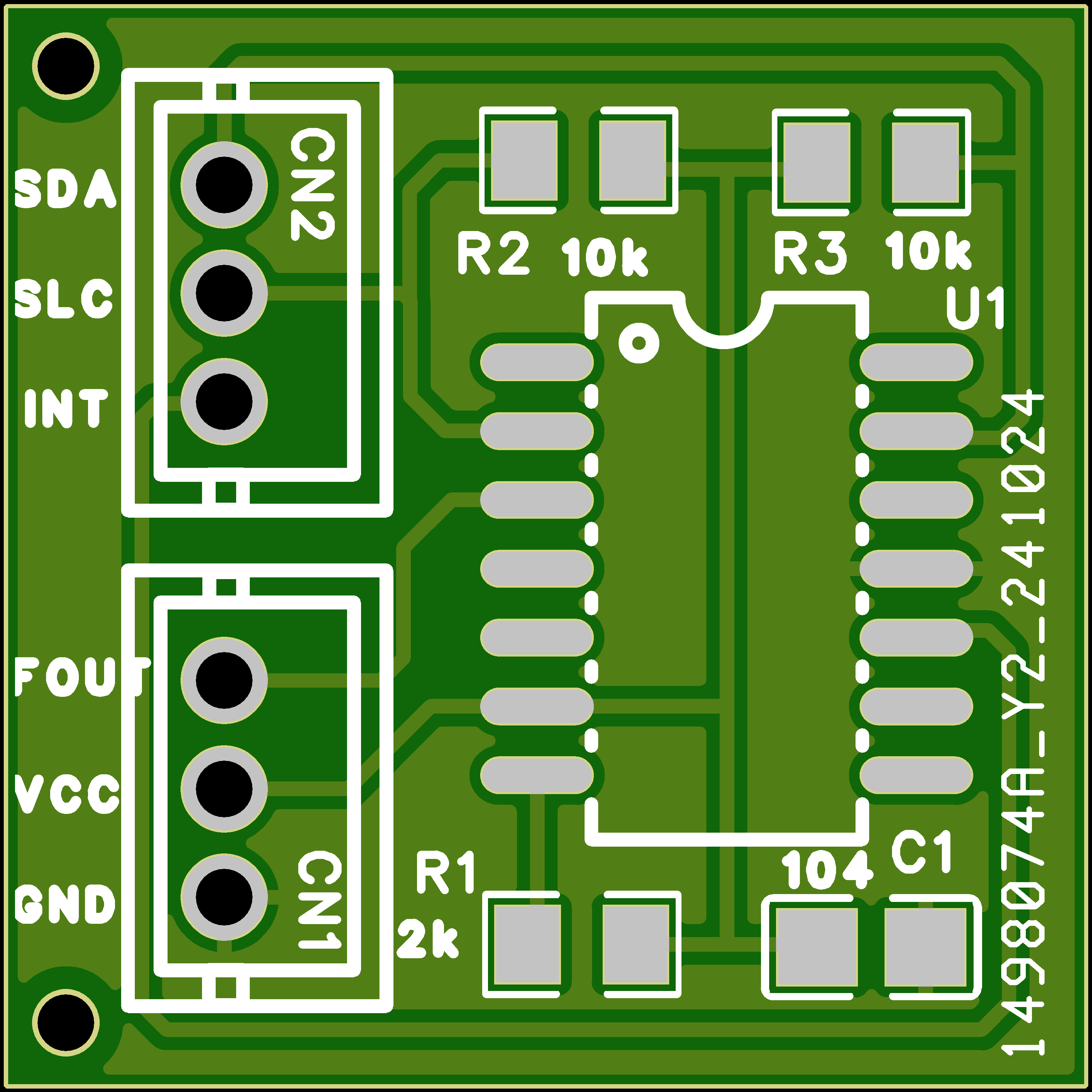

3、RX8025模块电路板

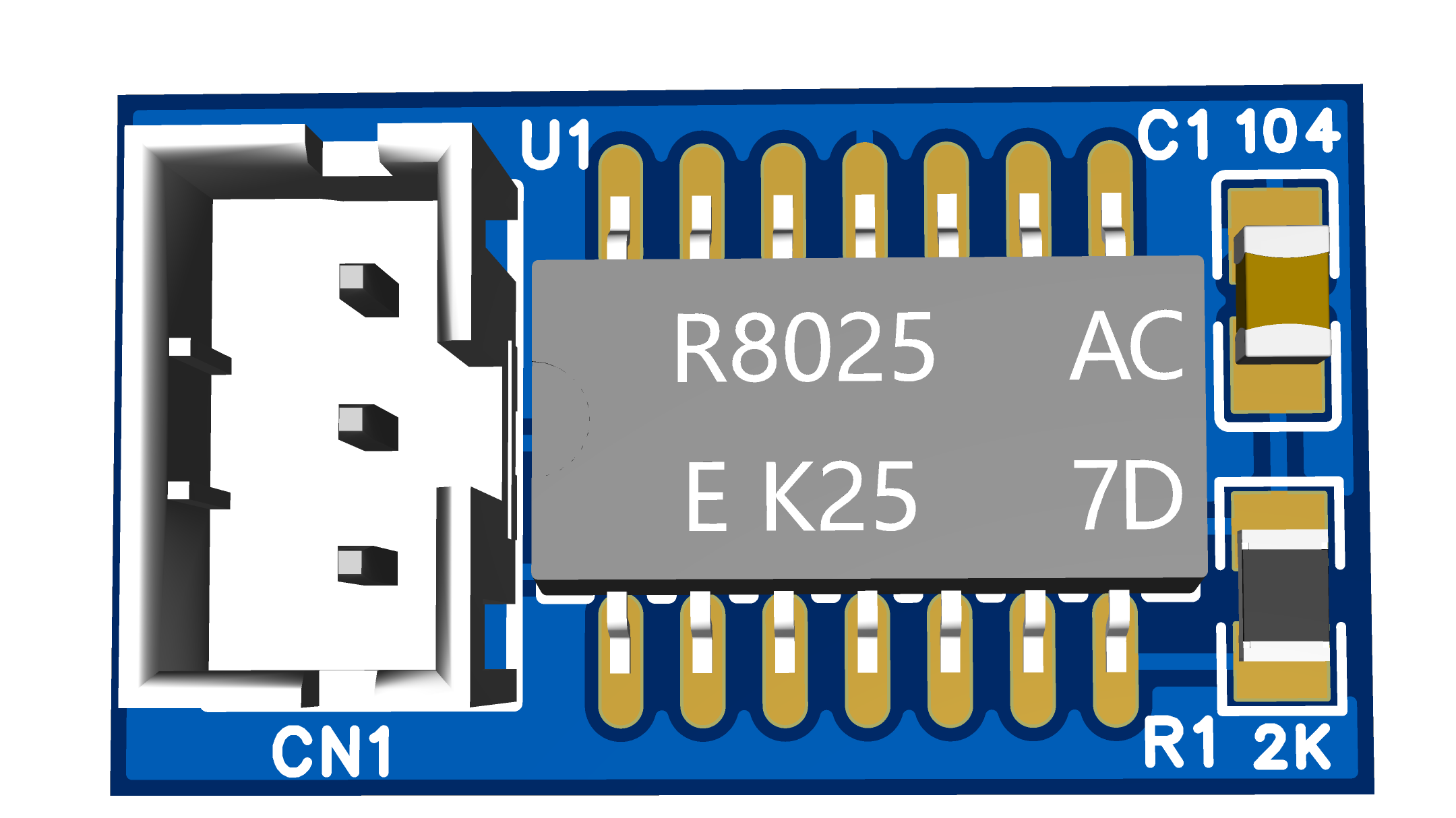

4、RX8025模块电路3D

1、8025T的特点：
1. 内置高稳定度的32．768KHz 的DTCXO (数字温度补偿晶体振荡器)
2. 支持I2C 总线的高速模式（400K）。
3. 定时报警功能（可设定：天，日期，小时，分钟）
4. 固定周期定时中断功能。
5. 时间更新中断功能。
6. 32．768KHz频率输出（具有使能OE功能）
7. 闰年自动调整功能。（2000 到2099）
8. 宽范围接口电压：2.2V 到 5.5V
9. 宽范围的时间保持电压：1.8V 到 5.5V
10. 低电流功耗：0.8uA/3V (Typ.)

EPSON-RX8025T 使用说明文档

链接：https://pan.baidu.com/s/1AttXSCzW796F0ONonfsTQQ
提取码：uone
--来自百度网盘的分享
